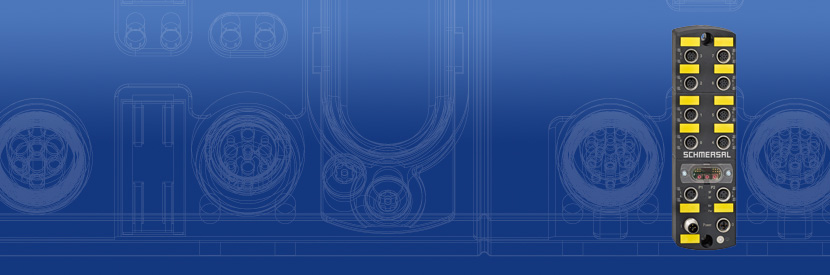

Safety field box SFB-IOP for I/O devices
Free interlinking of safety switchgear devices
Cost-effective and fail-safe installation
Integrated web Server for displaying Status and diagnostic data

Vous êtes ici

Contenu

Le nouvel AZM40: une grande force de maintien et un design compact

Avec ses dimensions de 119,5 x 40 x 20 mm, l’AZM40 est le plus petit dispositif d’interverrouillage électronique au monde. Il convient ainsi en particulier aux portes et trappes de petite taille. Grâce à la flexibilité de son actionneur, l’AZM40 s’adapte à tous les types d’ouvrants, trappes ou volets, qu’ils soient battants ou coulissants. Cette flexibilité angulaire permet  également une installation facile de l’interverrouillage dans les espaces exigus et difficiles d’accès. De plus, l’AZM40 se monte en toute simplicité sur les profilés 40 mm standards sans porte-à-faux.

« Le dispositif d’interverrouillage répond aux besoins de la plupart des utilisateurs à la recherche de solutions compactes, car le gain de place apporte un argument coût décisif dans la conception, la réalisation ou l’exploitation de machines », explique Stephan Frick, responsable produits chez Schmersal. Malgré sa petite taille, l’AZM40 se distingue par une force de maintien élevée de 2 000 newtons. « Un interverrouillage doit être choisi en veillant à ce qu’il résiste aux forces auxquelles il est exposé. Avec une force de maintien de 2 000 newtons, l’utilisateur opte pour la sécurité conformément aux recommandations normatives », explique Stephan Frick.

La technologie RFID intégrée permet d’atteindre le niveau de codage « élevé ». Conformément aux exigences de la norme DIN ISO 14119, ce dispositif offre ainsi une protection accrue contre les tentatives de fraudes.

L’AZM40 adopte le principe de fonctionnement bistable : il maintient sa position en cas de panne de courant. Cela permet de garantir un fonctionnement sécurisé dans tous les états de service de la machine. Même en cas de panne de courant, le protecteur reste fermé en toute sécurité en présence de mouvements inertiels dangereux. Un autre avantage du principe de fonctionnement bistable est la plus faible consommation d’énergie, car l’interverrouillage consomme uniquement de l’électricité pendant le verrouillage ou le déverrouillage de la porte.

Pour les applications destinées à la protection des personnes (interverrouillage surveillé), les sorties de sécurité sont activées lorsque la porte de protection est fermée et l’interverrouillage verrouillé.
Une version AZM40 B est prévue. Sans intrusion dans la machine après une autorisation d’accès, cette version permet un redémarrage immédiat sans procédure de réarmement, les sorties de sécurité étant restées actives pendant l’arrêt.
