Interrupteurs de sécurité et capteurs de sécurité

Pour une adaptation optimale du protecteur à l'application spécifique, Schmersal propose une large gamme de produits pour la surveillance des protecteurs machines, tels que les interrupteurs, les interverrouillages et les capteurs de sécurité. Aussi pour les exigences spéciales, par exemple, relatives à la protection antidéflagrante, à l'hygiène, à la compacité, à la tenue à l'arrachement ou aux possibilités de raccordement, des solutions adéquates sont disponibles, telles que des interverrouillages de sécurité électroniques pour la surveillance sans contact des protecteurs. Les interrupteurs de sécurité existent aussi dans des versions avec interface AS-i SaW intégrée (AS-Interface Safety at Work) pour l'intégration dans des réseaux de communication supérieurs.

Interrupteurs de sécurité avec actionneur séparé

Interrupteurs de sécurité avec actionneur séparé
Interrupteurs de sécurité avec actionneur séparé

Les interrupteurs de sécurité avec actionneur séparé sont conçus pour les protecteurs coulissants, pivotants et amovibles qui doivent rester fermés afin de garantir la sécurité d'exploitation requise. Le rétrofit des interrupteurs de sécurité sur des profilés est possible. Contrairement aux interrupteurs de position de type 1, les actionneurs ne sont pas intégrés aux interrupteurs de sécurité de type 2, mais ils sont regroupés ou séparés lors de la commutation.

Interverrouillages de sécurité

Interverrouillage de sécurité
Interverrouillage de sécurité

Les interverrouillages de sécurité des gammes AZM/MZM conviennent parfaitement pour les grilles, portes, capots etc. coulissants, amovibles et pivotants. Ils garantissent que les protecteurs ne peuvent être ouverts que lorsque les situations dangereuses, telles que les mouvements inertiels de chaînes ou de calandres, ne compromettent plus la sécurité de la machine. Le signal correspondant est transmis aux interverrouillages par une temporisation ou un contrôleur d'arrêt de sécurité.

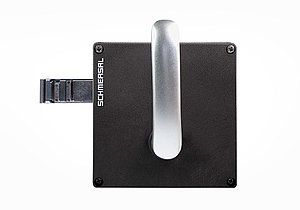

Poignées à actionneur intégré

Poignées à actionneur intégré
Poignées à actionneur intégré

Les poignées à actionneur intégré de Schmersal réduisent les frais de montage et d'installation et optimisent l'ergonomie. En effet, l'opérateur de la machine n'est plus tenu d'actionner un bouton-poussoir installé sur un tableau de commande extérieur quand il souhaite déverrouiller l'interverrouillage d'un protecteur. En option, un bouton d'arrêt d'urgence peut être ajouté dans la poignée à actionneur intégré. La gamme de produits comprend aussi bien des actionneurs électromécaniques et des actionneurs sans contact avec détecteur de porte, que des variantes spéciales pour des zones accessibles et des combinaisons poignée à actionneur intégré/capteur de sécurité pour les constructions compactes.

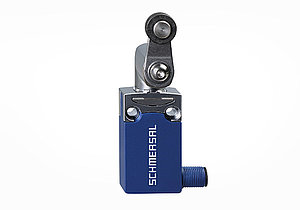

Interrupteurs de position avec fonction de sécurité

Interrupteurs de position avec fonction de sécurité
Interrupteurs de position avec fonction de sécurité

Les interrupteurs de position de type 1 selon EN ISO 14119 sont utilisés là où certaines positions (ex. fins de course) doivent être détectées, ou si la position des composants mobiles des machines et installations doit être surveillée. Ils doivent activer de nouveaux processus de travail ou signaler leurs achèvements. Ils sont utilisés dans tous types d'environnements industriels et secteurs d'activité. Les différentes séries se composent d'interrupteurs de position avec dimensions normalisées selon DIN EN 50041 et DIN EN 50047. Ces variantes ultra-compactes et interrupteurs de position sont extrêmement robustes pour convenir aux conditions ambiantes défavorables, comme par exemple dans la manutention. Les interrupteurs de position de la série PS116 répondent aux exigences de la norme EN 81-1 et conviennent donc aussi pour l'industrie des ascenseurs.

Interrupteurs de sécurité à charnière

Interrupteurs de sécurité à charnière
Interrupteurs de sécurité à charnière

Pour la détection de la position des protecteurs pivotants, le constructeur peut choisir soit les interrupteurs de sécurité conventionnels avec actionneur séparé et les interrupteurs de position avec fonction de sécurité, soit les interrupteurs de sécurité sur charnière. Outre la protection anti-fraude élevée, ceux-ci offrent aussi des avantages en raison de leur forme compacte. Pour cette raison, ils sont utilisés de préférence sur des machines et installations où le design joue un grand rôle. Les interrupteurs de sécurité sur charnière sont installés du côté de la charnière du protecteur et sont très faciles à installer.

Capteurs de sécurité statiques

Capteurs de sécurité statiques
Capteurs de sécurité statiques

Les champs d'application habituels des capteurs de sécurité sont, entre autres, les machines installées dans des zones à fort degré de poussière et d'encrassement ainsi que dans les zones sensibles à l'hygiène, par exemple les machines agroalimentaires. La technologie microprocesseur intégrée dans les capteurs de sécurité électroniques permet un diagnostic intelligent ainsi qu'une détection simple et rapide des défauts. Le Groupe Schmersal propose des capteurs de sécurité des séries RSS et CSS. Alors que la série CSS est basée sur la technologie dite Coded Safety Sensor développée par Schmersal, les capteurs de la série RSS intègrent la technologie RFID, éprouvée dans l'industrie. Les gammes, nommées CSS et RSS, offrent des avantages supplémentaires, tels qu'une tolérance supérieure au désalignement du protecteur, un traitement de signal sûr et simplifié et la mise à disposition de signaux d'information diagnostique. Le degré de protection antifraude élevé (par exemple avec un codage individuel) est pour de nombreux fabricants de machines la motivation principale à utiliser des capteurs de sécurité électroniques.

Capteurs de sécurité magnétiques

Capteurs de sécurité magnétiques
Capteurs de sécurité magnétiques

Les capteurs de sécurité sans contact de la série BNS utilisent le principe éprouvé de la technologie magnétique et sont destinés à la surveillance des protecteurs avec séparation physique. Dans ce domaine, le Groupe Schmersal propose également différents design, les actionneurs appropriés ainsi que de nombreux accessoires. Les capteurs de sécurité BNS se caractérisent par des distances de commutation élevées malgré leur forme compacte ainsi que par un design facile à nettoyer Une gamme de capteurs de sécurité magnétiques a été également intégrée dans une poignée de porte. Ainsi, la série BNS-B20 comporte une poignée de porte avec maintien magnétique et un capteur de sécurité magnétique.
